铭盛环境——工业污水，工业废水处理专家，提供污水处理解决方案
钢渣是钢铁冶炼过程中产生的固体废弃物，我国存量已高于千万吨，而且存量每年还在递增。大量钢渣不只影响土地资源应用，而且会形成毁坏大气、污染土壤等环境问题。大多数钢渣未能综合应用，采用粗放式处置办法，主要应用途径包括：作为烧结溶剂、工业回填料、配制水泥添加料和建筑资料。按资源性和有效性评定，我国钢渣实践应用率只要50%左右，兴旺国度应用率可达95%以上，可见我国对钢渣综合应用程度不高，应积极探究应用量大、附加值高的应用新途径。
钢渣不只具有外表构造疏松多孔、有很多空隙和活性官能团，比外表积大，吸附才能强的特性，而且密度大，沉降速度快，固液别离效果好，性能稳定，是一种极具潜力的吸附剂。钢渣作为吸附剂在重金属离子废水、有机染料废水、化工废水等工业废水处理方面都有较好吸附效果。钢渣的吸附性能改良曾经成为研讨热点，本文针对钢渣对含铬离子废水的吸附性能展开研讨，提供一条钢渣再应用的办法。
1、实验
1.1 实验资料与仪器
实验资料：钢渣、硫酸、NaoH溶液、蒸馏水、二苯碳酰二肼、重铬酸钾。实验器材：电子天平、pHS-3C系列pH计、HZQ-C水浴振荡器、Cary60UV-Vis分光光度计、远红外快速枯燥箱。
1.2 实验办法
容量瓶中添加100ml一定初始浓度的铬离子废水溶液和钢渣后，调理合适吸附的条件，水浴振荡后。用高锰酸钾氧化-二苯碳酰二肼分光光度法测定废水中六价铬离子的浓度并计算其去除率。铬离子去除率公式：
其中：C0：单位mg/L，代表初始浓度，Ce：单位mg/L，代表吸附后溶液浓度。
2、结论与剖析
2.1 钢渣添加量对吸附率的影响

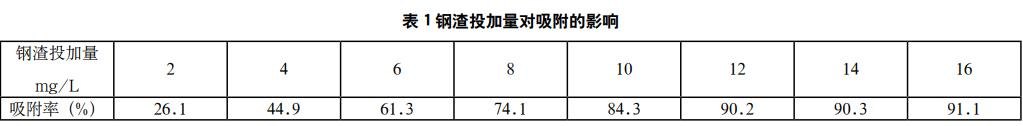

配制60mg/L的铬离子废水，分别在100mL的溶液中投加0.20，0.40，0.60，0.80，1.00，1.20，1.40，1.60g钢渣，即吸附剂投加量为2，4，6，8，10，12，14，16g/L.溶液，经静态吸附完成后，测定被吸附溶液的浓度，最后求出吸附率。结果如表1所示。
经过表1可见，钢渣添加量能够在很大水平上影响吸附率，在100mL溶液中，钢渣的添加量为2～12g/L时，吸附率增大的幅度很大；而当赤泥颗粒的添加量为12～16g/L时，吸附率增幅很小。由于溶液浓度是肯定不变的，不时增加吸附剂赤泥颗粒添加量，固液比加大，影响了赤泥的吸附趋向，使其逐步平缓。综合思索12g/L的添加量最佳。
2.2 吸附时间对吸附率的影响
配制一定浓度的铬离子溶液与钢渣混合，温度为室温，静态吸附完毕后，测定不同吸附时间后被吸附溶液的浓度，最后求出吸附率。结果见表2。
从表2中可看出来，吸附时间与吸附率成正比，即吸附的时间越长，吸附效果也就越好。反响初期，钢渣吸附铬离子速度较快，能够明显看出溶液中絮状沉淀呈现，随着时间增加，吸附率逐步增加，吸附时间为6h，吸附率为89.9%，曾经到达吸附均衡。吸附时间大于6h，吸附率趋于稳定。证明吸附6h后，吸附效果最佳。
2.3 吸附温度对吸附的影响
初始浓度60mg/L亚甲基蓝溶液与12g/L赤泥颗粒混合，在10～60℃温度下静态吸附6小时。然后用分光光度计测吸附过后溶液的浓度，最后算出吸附率，结果如表3所示。
从表中可见，温度对吸附影响不大，反响温度低于20℃时铬离子去除效果受温度影响较大，30℃时吸附效果最佳，吸附率到达91.7%，高于30℃后去除率趋于稳定。因而选择30℃为最佳反响温度。
2.4 吸附液的pH对吸附的影响
溶液pH值是用吸附法重要影响要素之一，由于氢离子自身是强竞争离子，溶液pH不只会影响到溶液，也会影响钢渣外表功用团电离作用。用一定浓度NaOH溶液和HCl溶液调理60mg/L溶液初始pH后，与12g/L钢渣混合，静态吸附6小时，测余下溶液的浓度，算出吸附率，结果见表4。
由表4可知，pH<4时吸附率受初始pH值影响较大，pH=4时，吸附率为91.7%，当pH>4时，吸附率趋于稳定。整体看来钢渣的吸附性能较好。
3、结论
经过对钢渣添加量、吸附时间、吸附温度和吸附初始实验研讨，得出钢渣对铬离子废水的吸附最佳条件：12g/L的添加量，吸附时间6h，温度30℃，pH=4时，吸附率最佳可达91.7%。
